Интерфейс рулевого управления ACV SWI-X1

Описание
Удобный и универсальный интерфейс, позволяющий с кнопок руля управлять новым штатным головным устройством. Он не только сохраняет весь функционал резистивных кнопок, но и значительно его расширяет за счет возможности программирования на одну кнопку сразу двух функций. SWI-X1 отличается простотой подключения и настройки, к нему в комплекте прилагается подробная инструкция по установке. Даже при последующей смене магнитолы интерфейс останется столь же функциональным, нужно будет лишь переподключить провода.

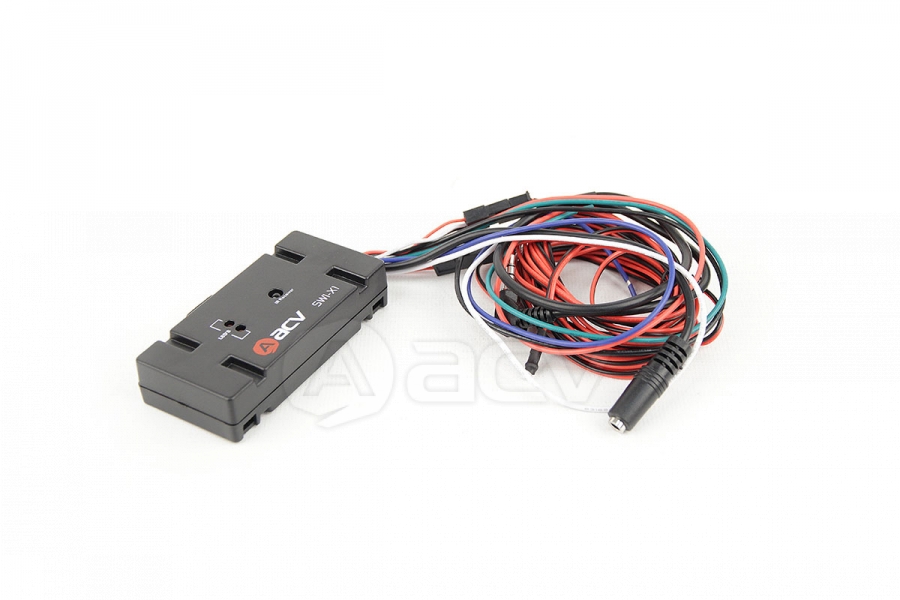

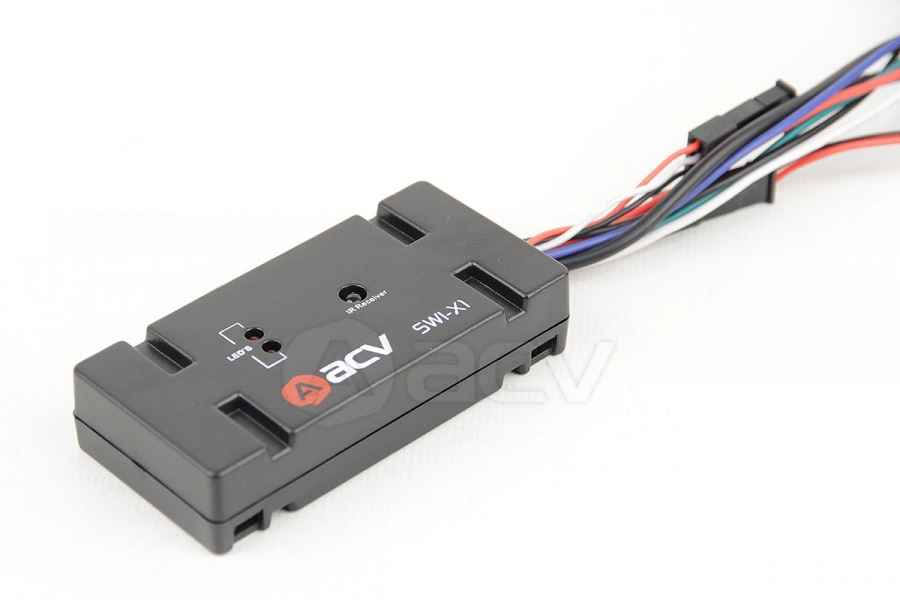

Это компактный модуль в герметичном корпусе с проводами, которые присоединяются к колодке ШГУ согласно приведенным схемам.

Интерфейс имеет два варианта подключения. Первым является проводной способ черед разъем mini-jack, вторым – беспроводной через ИК-порт. Последний будет актуален при отсутствии у магнитолы mini-jack-разъема.

Сфера применения данного устройства довольно широка, оно подходит для авто любых марок, которые имеют на руле резистивные кнопки. Важно отметить, что CAN здесь не подходит. Если говорить о самых популярных марках, то это Toyota, Chevrolet, Hummer, Ford, Kia, Hyundai, Mitsubishi, SsangYoung, Nissan,Suzuki, Subaru, Mazda, Honda, но перечень моделей намного шире. С другой стороны, интерфейс совместим с разными головными устройствами, и производитель здесь не будет играть значения, главное требование – наличие пульта дистанционного управления.

Каждую кнопку можно запрограммировать на одну или две команды. Например, Scek+ будет соответствовать аналогичной кнопке на пульте дистанционного управления и Preset при длительном нажатии. Аналогично, кнопка Mute может не только приглушать звук, но и исполнять функцию Power.

Сброс интерфейса к начальному состоянию

Сброс настроек и переведение интерфейса к начальному состоянию выполняется поэтапно в три действия:
- Отключить интерфейс от питания +12В
- Соединить белый провод с массой
- Подать питание на интерфейс. Два светодиода на корпусе при этом моргнут, и устройство будет освобождено от функций, запрограммированных ранее. После этого интерфейс можно обучать заново.
